Il valore dei casi studio FEM nella progettazione meccanica

Quando il progetto “regge davvero”

Nell’ambito della progettazione meccanica, l’analisi FEM (Finite Element Method) rappresenta spesso il confine tra un componente teoricamente corretto e uno realmente affidabile. Un confine che si gioca nei dettagli: aspetti che raramente emergono dai calcoli semplificati, ma che diventano evidenti quando il comportamento reale di un sistema viene osservato nelle sue effettive condizioni operative.

È proprio qui che l’Analisi agli Elementi Finiti smette di essere un semplice strumento di supporto e diventa parte integrante del processo decisionale. Non serve più solo a confermare un’ipotesi progettuale, ma a capire se e come un progetto “regge” davvero.

Oltre la verifica statica del progetto

Molti componenti meccanici non lavorano mai in una sola configurazione. Durante il loro ciclo di vita attraversano fasi operative differenti, passando dall’avviamento all’esercizio nominale, dalle condizioni di prova alle manovre transitorie, fino alle situazioni limite. Valutarne il comportamento in modo affidabile significa quindi analizzare più scenari, spesso molto diversi tra loro. In questi contesti, un singolo caso di carico non è sufficiente.

Un caso reale: una valvola, molte condizioni operative

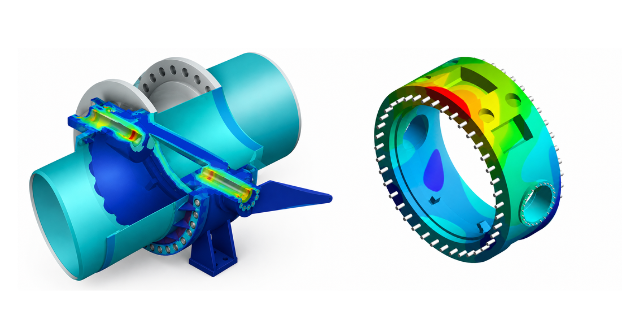

Un esempio emblematico arriva dall’analisi FEM di una valvola a farfalla, destinata a un impianto idroelettrico. L’obiettivo non era semplicemente verificare la resistenza strutturale del componente, ma prevederne il comportamento lungo tutte le principali fasi operative, comprese quelle più gravose.

Per farlo è stato necessario costruire un quadro completo delle condizioni reali di funzionamento della valvola. Le analisi hanno considerato le fasi di prova in pressione, l’esercizio con lente completamente chiusa, quello con lente parzialmente aperta, le condizioni di blocco cinematico e gli stati di carico associati alle manovre e agli organi di attuazione. Ogni scenario è stato affrontato come un caso a sé, con modelli dedicati, geometrie specifiche, contatti non lineari, vincoli realistici e carichi coerenti con la configurazione analizzata.

La complessità non è nei numeri, ma nel metodo

L’analisi non si è limitata al corpo valvola, ma ha coinvolto l’intero sistema, includendo lente, mozzi, leve, collegamenti bullonati, sistemi di supporto e tutte le parti soggette a pressione.

Per ciascun caso di carico sono stati analizzati gli stati tensionali secondo il criterio di Von Mises, le deformazioni globali e locali, i fattori di sicurezza e le concentrazioni di stress. Dove necessario, i risultati sono stati approfonditi tramite la linearizzazione degli stress, in accordo con le normative di riferimento. In diversi punti del modello sono emerse sollecitazioni elevate, spesso concentrate in volumi molto ridotti.

È proprio qui che il FEM dimostra il suo valore: non nel segnalare automaticamente un superamento, ma nel permettere di distinguere tra picchi numerici legati al modello e reali criticità strutturali.

Questa distinzione è fondamentale: senza un’analisi approfondita, il rischio è duplice. Intervenire inutilmente su zone che non rappresentano un problema reale oppure, al contrario, sottovalutare aree effettivamente critiche.

Un risultato che va oltre il “passa / non passa”

Il valore di un case study come questo non risiede quindi solo nell’esito finale, ma nel percorso di verifica. L’analisi ha dimostrato che, per tutti i casi di carico esaminati, la valvola risulta correttamente dimensionata dal punto di vista strutturale, con deformazioni compatibili con il corretto funzionamento e fattori di sicurezza adeguati.

Ma soprattutto ha restituito una mappa completa del comportamento strutturale del componente, offrendo al cliente una visione chiara e documentata di come la valvola reagisce in ogni fase operativa.

Ingegneria della previsione

 I case study FEM diventano uno strumento strategico per ridurre le incertezze progettuali, supportare scelte tecniche complesse, dimostra, dimostrare la conformità normativa e prevenire problemi prima della messa in servizio.

Nei progetti complessi, la sicurezza e l’affidabilità non sono il risultato di un singolo calcolo, ma di una visione completa del sistema. L’Analisi FEM, quando applicata con metodo e competenza, consente proprio questo: trasformare la complessità in conoscenza.

Ed è nei case study reali che questa conoscenza dimostra, concretamente, di reggere.
